tinyBrd co to jest?

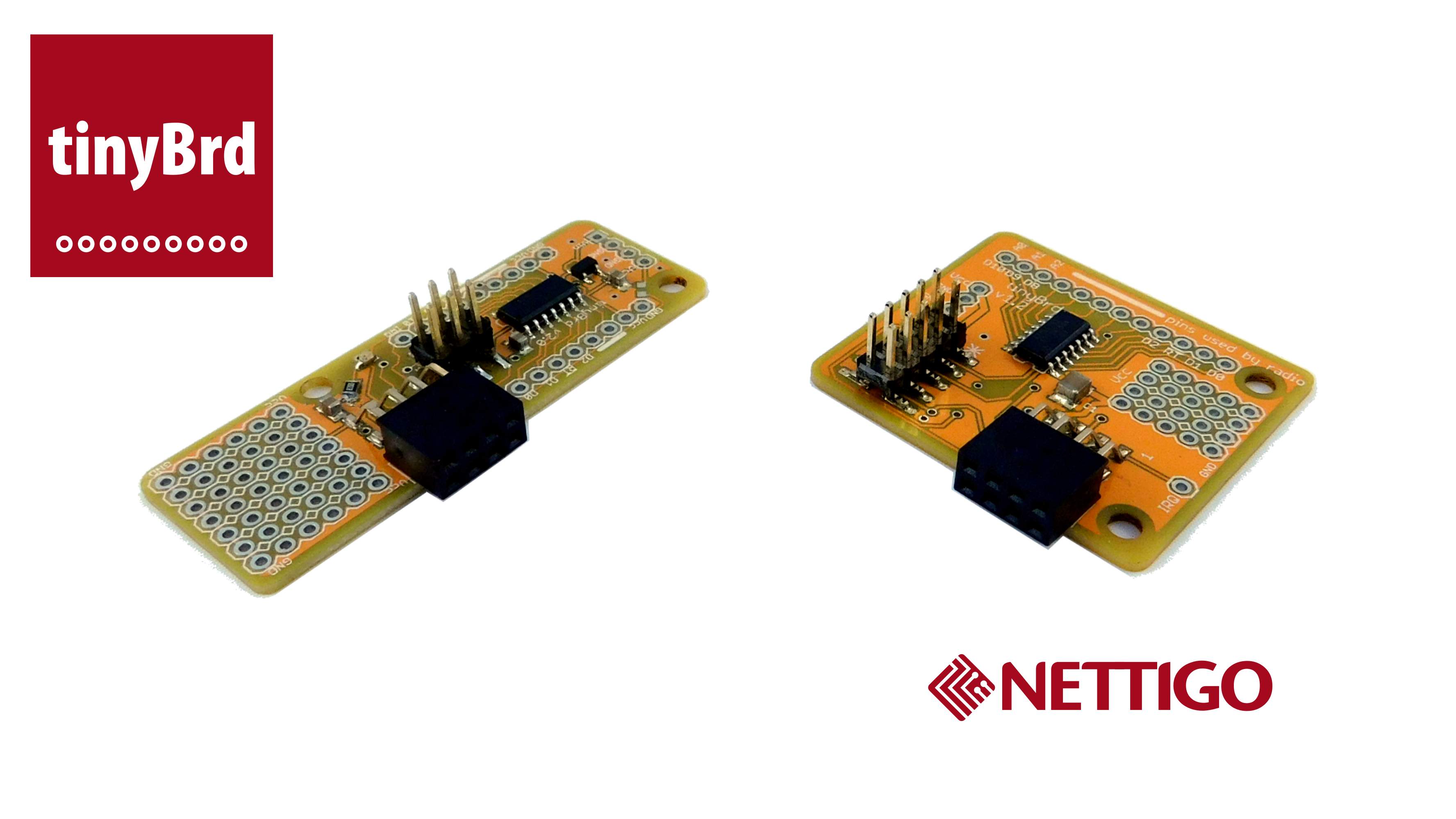

tinyBrd jest mikrokontrolerem przeznaczonym do pracy z modemami NRF24L01. Programuje się go za pomocą Arduino IDE. W tej chwili są dostępne dwie wersje tinyBrd - 2.0 oraz 1.2 (odpowiednio po lewej i prawej na zdjęciu). Jakie są różnice?
Cecha | tinyBrd 1.2 | tinyBrd 2.0 |
---|---|---|
Napięcie zasilające | 1.9V-3.6V | 3.6V-16V (lub 1.9V-3.6V gdy zasilany na linii Vcc) |
Pobór prądu w uśpieniu | 5 µA | 20-30 µA (7 µA przy zasilaniu bezpośrednio na Vcc) |
Rozmiar pola protoypowego | 4x5 | 6x7 |
Wbudowana dioda LED | NIE | TAK (czerwona, pin D10) |
Które tinyBrd wybrać?
Jeśli zależy Ci na maksymalnym ograniczeniu zużycia prądu kosztem wygody, wybierz tinyBrd 1.2. Pamiętaj tinyBrd 1.2 ma połączone linie zasilania dla procesora i modemu NRF. Gdy podłączysz programator typu USBASP, który podaje napięcie 5V zasilania a zapomnisz wyjąć modem NRF, uszkodzisz ten drugi. Zwykle po potraktowaniu 5V modem działa, ale jego tryb głębokiego uśpienia przestaje działać - zużywa znacznie więcej prądu niż nominalny 1 µA...
TinyBrd 2.0 to wygoda - wbudowany regulator separuje napięcie 5V z programatora od linii zasilania procesora i NRF. Dzięki temu możesz programować z włożonym modemem NRF.
Przewagi tinyBrd
TinyBrd powstał z myślą o wygodnym używaniu komunikacji opartej o NRF24L01. Biblioteki są zoptymalizowane do oszczędności energii. Prosty interfejs, pozwalający działać od ręki bez specjalnej konfiguracji mnóstwa parametrów.
Dostępne są bibilioteki dla NRF dla:
- tinyBrd (razem z tinyBrd core dla Arduino IDE)
- Arduino UNO - wpis na blogu z instrukcją
- Raspberry Pi (Python)
Szcegółowo instalację tinyBrd core dla Arduino IDE oraz biblioteki na Rasbperry Pi opisaliśmy w oddzielnym artykule: tinyBrd - instalacja
